Dicas para a Instalação da Evaporadora Hi-Wall do Ar-Condicionado Split

Muitas vezes observamos fotografias em catálogos, folders e materiais publicitários de fabricantes de ar-condicionado split mostrando a unidade evaporadora instalada na parede como se fosse apenas um elemento decorativo do ambiente.

A impressão é a de que o equipamento está simplesmente apoiado na parede, semelhante a um quadro ou outro elemento de acabamento do ambiente.

Entretanto, por trás da unidade evaporadora existe toda a infraestrutura necessária para o funcionamento do sistema, incluindo tubulações de cobre para circulação do fluido refrigerante, isolamento térmico, cabos de alimentação elétrica, cabos de comunicação e a tubulação de drenagem da água condensada.

Durante a vida útil do equipamento, esses componentes podem necessitar de inspeções, ajustes ou intervenções de manutenção. Vazamentos de fluido refrigerante, deterioração do isolamento térmico, problemas na drenagem de condensados e outras ocorrências exigem acesso técnico à instalação.

Infelizmente, muitos ambientes residenciais e comerciais não oferecem todas as condições ideais para a instalação da unidade evaporadora do ar-condicionado split hi-wall, aquela unidade instalada no ponto mais elevado da parede e responsável pela distribuição do ar climatizado no ambiente.

Em diversos casos, o proprietário precisa conviver com limitações arquitetônicas, mobiliário já instalado, vigas, sancas de gesso, portas, janelas e outros elementos que reduzem as opções disponíveis para a instalação do equipamento.

Nessas situações, a unidade evaporadora acaba sendo instalada na melhor posição possível dentro das condições existentes, priorizando o conforto térmico e a viabilidade técnica da instalação, mesmo que isso possa representar maiores dificuldades para futuras manutenções e higienizações.

Por outro lado, existem ambientes que oferecem melhores condições e mais opções para a instalação do equipamento. Nesses casos, uma análise técnica adequada pode contribuir para uma melhor distribuição do ar, maior facilidade de manutenção, melhor desempenho do sistema e maior vida útil da instalação.

A seguir, apresentamos alguns aspectos importantes que merecem atenção antes da instalação da unidade evaporadora de um sistema split hi-wall.

O que deve ser analisado antes da instalação da unidade evaporadora hi-wall?

Antes da definição do local de instalação, é importante avaliar alguns aspectos que podem influenciar diretamente o conforto térmico e futuras intervenções técnicas.Entre eles:

• Distribuição do ar no ambiente;

• Distância em relação ao teto;

• Facilidade para drenagem da água condensada;

• Localização de camas, sofás e estações de trabalho;

• Acesso para futuras manutenções;

• Acesso para limpeza e higienização;

• Presença de móveis, nichos ou prateleiras;

• Características da parede onde será instalado o equipamento.

Por que o dreno influencia a escolha da parede?

A água condensada produzida pelo ar-condicionado precisa ser conduzida corretamente até um ponto de descarte.

Sempre que possível, é interessante avaliar posições que favoreçam o escoamento do dreno por gravidade, reduzindo a necessidade de soluções complementares.

Em muitos casos, a proximidade com áreas de serviço, varandas, redes pluviais, banheiros ou outros pontos adequados para o descarte da água condensada pode influenciar a escolha da posição da unidade evaporadora.

Uma drenagem mal planejada pode resultar em vazamentos internos, infiltrações ou dificuldades futuras de manutenção.

Pode instalar a evaporadora sobre a cabeceira da cama?

Sim. Em muitos dormitórios essa acaba sendo a melhor ou até mesmo a única opção disponível.

No entanto, é importante lembrar que algumas pessoas possuem maior sensibilidade ao ruído durante o sono.

Dependendo da distância entre a cama e a unidade evaporadora, o ruído normal de funcionamento pode causar desconforto.

Sempre que o ambiente permitir, vale a pena avaliar a instalação em uma posição lateral da mesma parede, evitando centralizar a unidade exatamente sobre a cabeceira.

Pode instalar a evaporadora na parede oposta à cabeceira da cama?

Sim. Essa também é uma configuração bastante comum.

Entretanto, quando a unidade evaporadora é instalada centralizada em frente à cama, parte do fluxo de ar pode ser direcionada diretamente para os ocupantes durante a noite.

Sempre que possível, uma alternativa é descentralizar a unidade para uma das laterais da mesma parede, reduzindo a incidência direta do ar insuflado sobre a cama.

Por que o espaço acima da evaporadora é importante?

Durante a instalação, também é importante respeitar o espaço mínimo recomendado entre a unidade evaporadora e o teto.

Como regra geral, muitos fabricantes recomendam aproximadamente 15 cm de espaço livre acima do equipamento. Esse afastamento facilita a circulação do ar, a abertura da tampa e futuras intervenções de manutenção.

Na dúvida, consulte sempre o manual de instalação ou as recomendações do fabricante do seu equipamento.

É possível instalar a evaporadora próxima de prateleiras?

Sim. Em alguns ambientes isso pode ser inevitável. Quando isso ocorrer, é recomendável manter um espaço livre adequado entre a unidade e a prateleira.

Como referência prática, um vão de aproximadamente 30 cm pode facilitar futuras manutenções e higienizações.

Também é importante avaliar se essa prateleira poderá ser removida caso seja necessária uma intervenção técnica mais complexa.

Pode instalar a evaporadora acima de televisores ou quadros?

Embora um sistema bem instalado deva operar sem vazamentos, qualquer equipamento está sujeito a falhas ao longo de sua vida útil.

Problemas relacionados ao dreno, bandeja de condensados ou outras ocorrências podem resultar em gotejamento de água.

Por esse motivo, é recomendável avaliar com cuidado a instalação de televisores, quadros, equipamentos eletrônicos ou objetos sensíveis diretamente abaixo da unidade evaporadora.

Móveis planejados podem dificultar a manutenção?

Sim. O setor de limpeza e higienização da Ventura Climatização frequentemente encontra unidades evaporadoras instaladas em locais que posteriormente receberam móveis, nichos ou armários.

Essas alterações podem limitar o acesso ao equipamento, dificultando limpezas, higienizações e manutenções corretivas.

É importante lembrar que a evaporadora precisará de acesso técnico durante toda a sua vida útil.

Como a instalação influencia futuras manutenções?

Em muitas inspeções, o técnico precisa acessar a parte traseira da unidade evaporadora.Muitas vezes é necessário afastar parcialmente a parte inferior do equipamento da parede para verificar:

• isolamento térmico;

• conexões frigorígenas;

• tubulação de dreno;

• pontos de condensação;

• possíveis vazamentos de fluido refrigerante.

Quando o equipamento está muito limitado por móveis, nichos ou outros obstáculos, essas intervenções podem se tornar mais difíceis e demoradas.

A instalação da evaporadora influencia a higienização?

Sim. A posição da unidade pode influenciar diretamente a execução futura da limpeza e higienização interna.

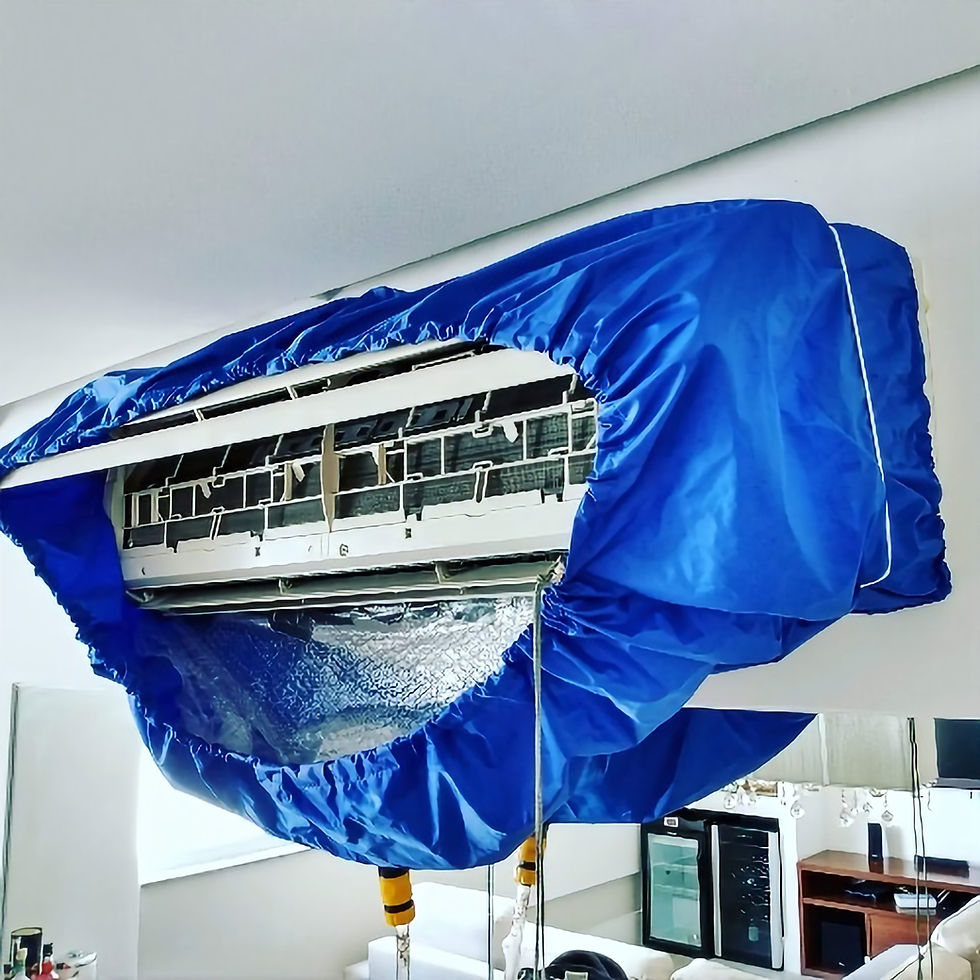

Em muitos casos, o técnico precisa posicionar equipamentos específicos, como coletores de detritos e lavadoras de baixa pressão, para executar corretamente o serviço.

Quando o acesso é limitado, esses procedimentos podem não ser realizados e necessitar a retirada do aparelho.

Vale a pena pensar apenas na estética?

A estética do ambiente é importante, mas não deve ser o único critério. Uma instalação bem planejada deve considerar:

• conforto térmico;

• facilidade de manutenção;

• drenagem;

• higienização futura;

• distribuição adequada do ar;

• vida útil do equipamento.

Uma boa instalação não termina quando o equipamento é ligado. Ela deve continuar sendo eficiente e acessível durante muitos anos.

Converse com o instalador antes da definição da posição da evaporadora

Cada ambiente possui características próprias e limitações diferentes. Antes da instalação, aproveite a visita técnica para ouvir recomendações adicionais do "profissional" responsável.

Muitas vezes, pequenos ajustes na posição da unidade evaporadora podem facilitar futuras manutenções, higienizações, inspeções do dreno e eventuais reparos ao longo da vida útil do sistema.

Pensar na instalação hoje é também pensar na manutenção de amanhã.
